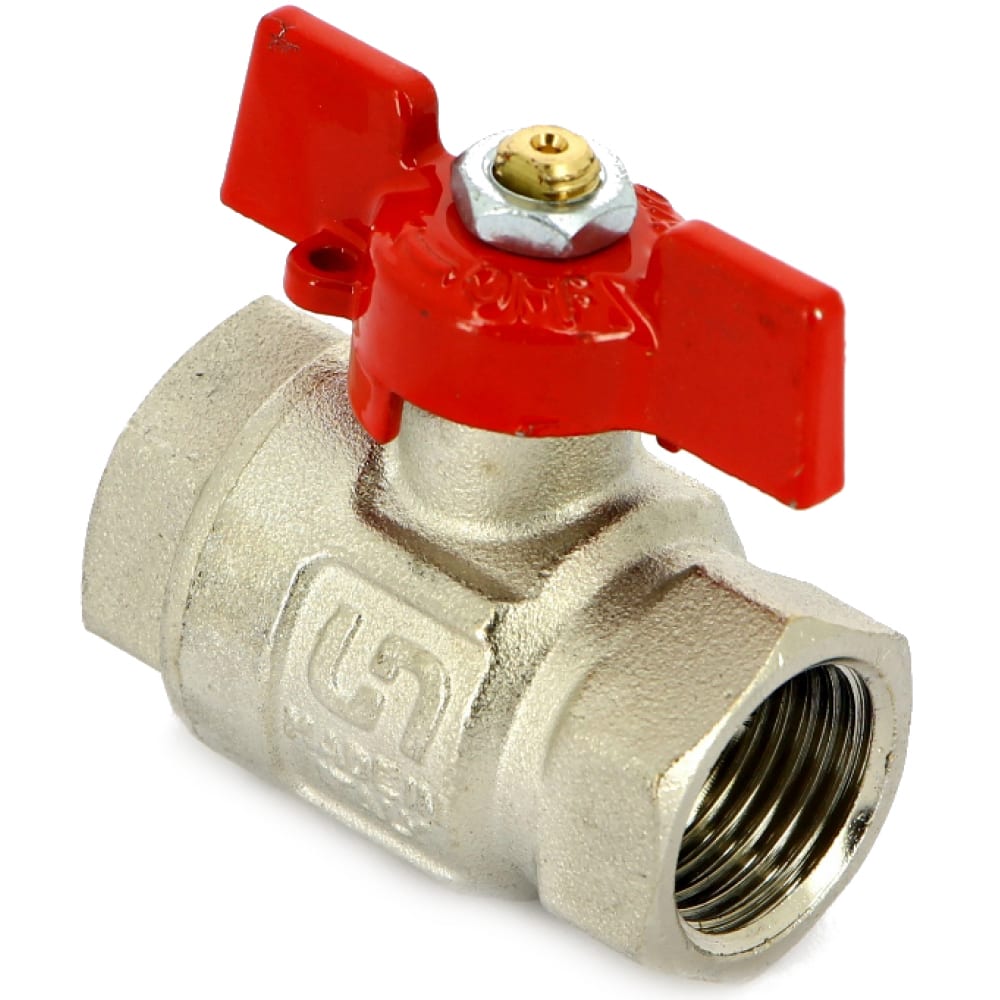

Шаровой кран

Блокировка и сброс давления

Шаровые краны обладают способностью к блокировке и сбросу давления из полости крана. В открытом и закрытом положениях давление с обеих сторон шара блокируется от полости между корпусом и шаром с помощью седел. Это позволяет провентилировать или произвести дренаж полости крана через специальное отверстие корпуса. Кроме того, эта функция может использоваться для проверки утечки при полном рабочем давлении. При выполнении этой процедуры необходимо строго придерживаться инструкции.

Дренаж полости крана через специальное отверстие корпуса

Конструкция крана предполагает автоматический сброс избыточного давления из полости крана в сторону трубопровода с меньшим давлением. Это происходит в результате отжатия седел от шара избыточным давлением.

Каждый кран проверяется на специальных стендах на прочность и герметичность. На шаровых кранах больших размеров имеются проушины на корпусе для подъемных строп. Шаровые краны без проушин следует поднимать с помощью плоских нейлоновых строп, закрепляемых вокруг концов крана и цапф. Ни в коем случае нельзя поднимать шаровой кран за редуктор, привод или штурвал.

Как выбрать шаровой кран

На рынке есть более 4 000 разновидностей шаровых приборов, так что без подготовки сложно выбрать подходящий запорный механизм.

Выбирая такое устройство, необходимо обращать внимание не только на пропускной диаметр, но и на следующие важные моменты:

Качество поверхности. Изделие не должно иметь дефекты – царапины, вмятины и прочее. Поверхность должна быть ровной, а маркировка от производителя – четкой.
Показатель давления. Из 2 моделей специалисты советуют выбирать ту, где такой параметр больше. При этом для горячей воды он должен быть минимум 20 кг/см³, для холодной – от 10 кг/см³. Чем он больше, тем лучше устройство противостоит гидроударам, которые иногда появляются в трубопроводе.
Корпус. Лучше всего выбирать более простые краны, которые потом получится самостоятельно отремонтировать.
Материал. Если корпус изделия латунный, то он считается самым качественным. Но под видом этого материала часто продают изделия из силумина, а это дешевый материал с низким качеством. Определить подделку можно по весу – кран из латуни более тяжелый. Стальные изделия выглядят хорошо, но быстро ржавеют и ломаются. Но это не касается нержавеющей разновидности, хотя краны из нее редкие. Если устройство будет пропускать только холодную воду, то подойдет и пластмассовый вариант.

Кроме того, стоит обращать внимание на цену. Необходимо ориентироваться на среднюю

Если она слишком низкая, то стоит насторожиться – возможен брак либо подделка.

Самыми дорогими считаются те, которые выполнены в Италии. Те, что сделаны в Венгрии, Чехии и Испании, немного дешевле. Краны от производителей Украины и России относятся к среднему ценовому сегменту. Самыми дешевыми являются китайские варианты.

Протечки

Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.

Протечки по седлу

В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.

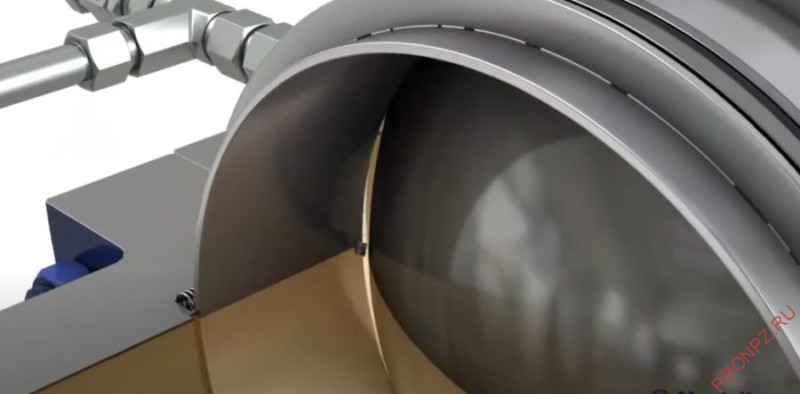

Протечка при попадании твердых частиц между седлом и шаром

Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.

Введение смазки или пасты

Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить

Внимание! При замене фитингов необходимо сбросить давление в трубопроводе

Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.

Утечка по штоку

В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.

Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.

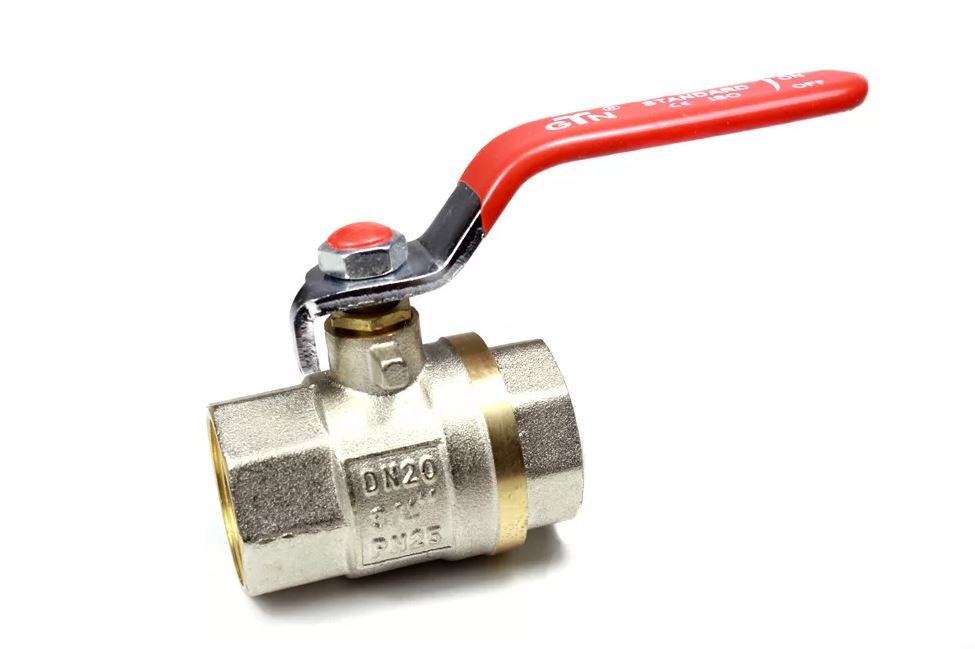

Материалы изготовления шаровых кранов

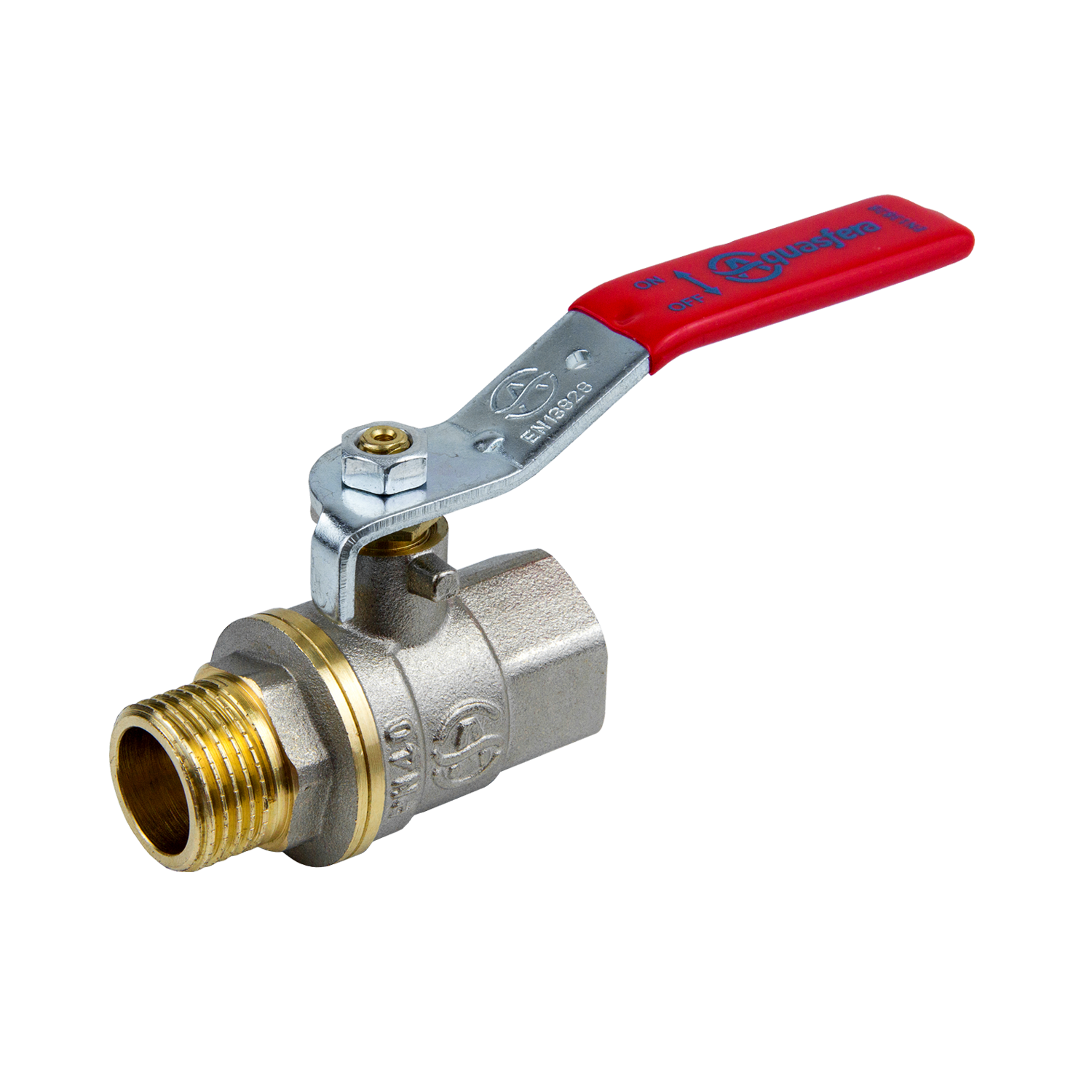

В продаже есть латунные и стальные шаровые краны. Латунные изделия устанавливают на трубы малого диаметра. Если появляется течь, достаточно подтянуть гайку, чтобы прижать тефлоновый сальник. Рабочий ресурс – 20 тысяч открываний и закрываний.

Эксплуатационные характеристики и преимущества латунных устройств:

надежность и долговечность;
кран не нуждается в техническом обслуживании и смазке;
высокая герметичность обеспечивает отсутствие протечек;
можно крепить в любом положении;
безопасность рукоятки;
предельная эксплуатационная температура до +150 градусов;
рабочее давление – не выше 1,6 МПа.

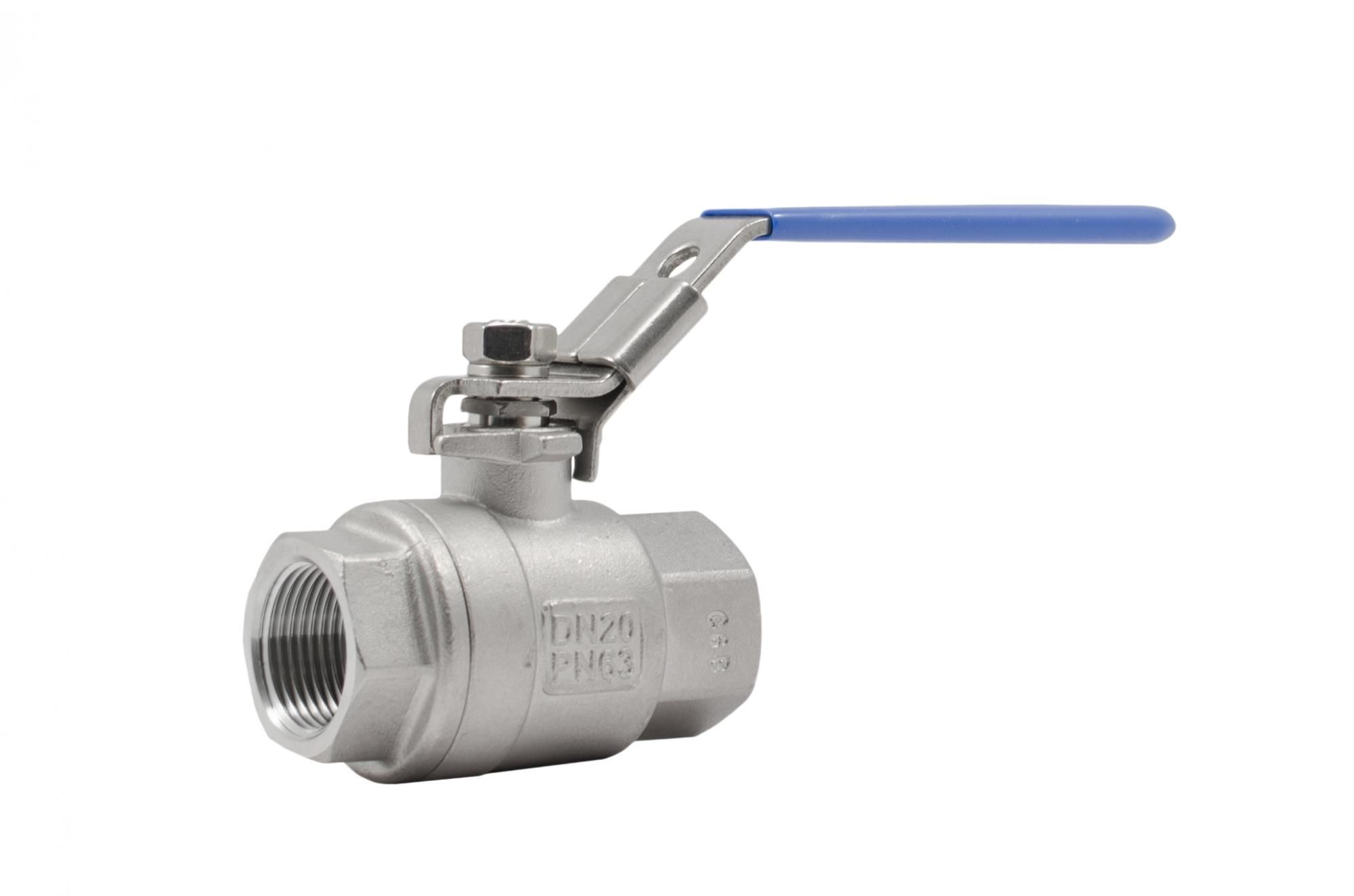

Стальная арматура не имеет болтовых соединений, поэтому полностью защищена от протечек. Технические характеристики и достоинства стальных изделий:

поток жидкости быстро перекрывается;
простое управление и установка;
нет необходимости проводить техническое обслуживание и заменять детали;
выдерживают высокие температуры рабочей жидкости;
экономичность.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
Материал корпуса.
Вид соединения.
Конструктивные особенности.
Тип уплотнения в затворе.
Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Функциональное назначение и сфера применения

Шаровые краны могут использоваться в качестве запорной и регулирующей арматуры. Они предназначены для изменения расхода рабочей среды, транспортируемой по трубопроводу, либо полного отсечения ее подачи на определенном участке магистрали.

К преимуществам данного вида арматуры, в сравнении с аналогами, относится:

простота и ремонтопригодность конструкции;
надежность и герметичность перекрытия рабочей среды;
минимальные габариты;
отсутствие застойных зон во внутренней части корпуса;
простое и удобное управление, не требующее применения значительных физических усилий;
минимальные затраты времени на поворот затвора;
возможность применения в трубопроводах, транспортирующих загрязненные механическими примесями жидкости.

Шаровой кран в разрезе

Шаровые краны широко применяются в системах водоснабжения, отопления, на транспортных нефтегазовых магистралях и подающих пар трубопроводах. Металлические конструкции могут выдерживать температуру рабочей среды до 500С, что позволяет использовать их в разнообразных сферах промышленности. Пластиковые регулирующие краны, применяемые в быту, имеют температурный максимум в +95 градусов.

Компоновка и принцип работы

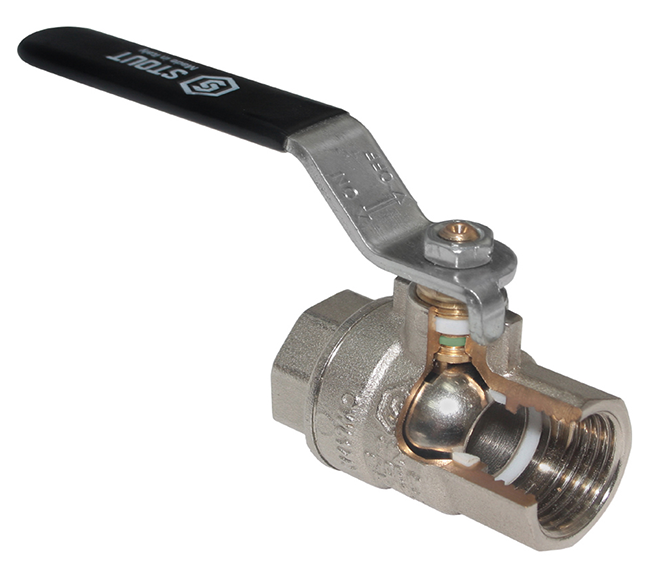

Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:

Схема компоновки шарового крана

Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов — фторопласта, тефлона либо синтетического каучука.
Запорный механизм — шар со сквозной перфорацией, образующей пропускное отверстие.
Ручной привод в виде рычага.
Шпиндель, соединяющий рукоятку с запорным элементом.

Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.

В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка — одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.

Маркировка и типоразмеры

Шаровые краны имеют унифицированную маркировку, обозначенную положениями ГОСТ №21345. Используется номенклатурное обозначения типа КШ.М.Э.ДУ15.РУ16.00, в котором:

кш — кран шаровой;
м — муфтовое исполнение соединительных патрубков (ф — фланцевая арматура, ш — штуцерная, п — приварочная);
э — тип привода, в данном случае электропривод (п — пневматический, г — гидравлический, в конструкциях с ручным приводом данное обозначение пропускается);
ду15 — присоединительный диаметр, мм;
ру16 — максимальное рабочее давление, Бар;
00 -класс исполнения по стойкости к воздействиям рабочей и окружающей среды (00 — стандартное, 01 — коррозиестойкое, 11 — пищевое, 02 — хладостойкое, 03 — специальное).

Конструкции с рабочим давлением РУ16 и выше пригодны для эксплуатации в системах центрального отопления и транспортирующих пар трубопроводах.

Присоединительный диаметр арматуры отечественного производства указывается в миллиметрах, тогда как размеры импортных кранов, изготовленных по зарубежным стандартам ISO — в дюймах. Приводим таблицу соответствия наиболее распространенных размеров:

1/2″ = ду15 мм;
3/4″ = ду20 мм;
1″ = ду25 мм;
1 1/4″ = ду32 мм;
1 1/2″ = ду40 мм;
2″ = ду50 мм;
2 1/2″ = ду65 мм;
3″ = ду75 мм;
4″ = ду100 мм;
6″ = ду150 мм;
8″ = ду200 мм.

Наиболее распространенные размеры шаровой арматуры в сфере бытового использования — от ду20 до ду50, в промышленности широко распространены конструкции всех типоразмеров, вплоть 2000 мм.

Крупногабаритный шаровой кран ду200

Все регулирующие шаровые краны, в зависимости от степени герметичности, разделаются на следующие классы (согласно ГОСТ №9544):

класс «А» — полная герметичность, нулевые протечки;
класс «В» — протечки не более 0.0006*ДУ (мм) см3/мин;
класс «С» — не более 0.0018*ДУ (мм) см3/мин;
класс «D» — не более 0.006*ДУ (мм) см3/мин.

Где купить кран шаровый ?

После того, как Вы подобрали по параметрам шаровый кран осталось его просто купить. Выбор места, где будет произведена покупка за Вами, мы дадим лишь несколько рекомендаций, которые позволят избежать ошибок: — шаровый кран должен быть новым и иметь всю необходимую документацию и гарантии. Под новым краном мы понимаем кран, который выпущен после 2012 года, которому максимум 5 лет. Многие продавцы неликвидов скажут — а что с ним случится — железяка как железяка. Тут есть две тонкости. Если в кране есть мягкие уплотнения, то за 5-7 лет простого лежания полимеры могут потерять часть свойств, что может негативно сказаться на эксплуатации. И второе, если крану более 5 лет вряд ли кто будет нести по нему гарантийные обязательства и с сопроводительной документацией будут проблемы

— кран должен иметь запас по условному давлению — это очень важно для долгой и стабильной эксплуатации. Наш опыт показывает, что попытка выбора крана с сопоставимым рабочим и условным давлением заканчивается выходом из строя оборудования

— кран необходимо покупать у надежного продавца — люди которые дорожат свое репутацией не будут продавать краны сомнительного качества. — учитывайте рекомендации людей, которым Вы доверяете — это важно если нет определенности с моделью. В этом случае стоит проконсультироваться с опытными монтажниками, эксплуатационщиками или продавцами. На рынке много низкокачественной продукции, которую даже человеку с опытом довольно сложно отличить от нормальной и есть много брендовой продукции, которая делается в Китае и продается в 2-3 раза дороже рыночной цены с заверением, что это супер оборудование и лучше в мире не бывает. А если Вы учли все тонкости — то выбор где купить обратный клапан только за Вами — самое важное не забывать о соотношении «цена-качество».

Анализ востребованности продукта на рынке

В целом, можно сказать, что шаровые краны – это неотъемлемый элемент любого хозяйства. Кроме них используют лишь пробковые, но те уступают шаровым в надежности. Потому производство шаровых кранов в последнее время набирает всё большую популярность среди предпринимателей.

Кроме высокой надежности, преимущества заключаются в следующем:

1	Простая конструкция и понятный принцип работы, в основе которого лежат базовые законы физики. Это практически исключает сбои при эксплуатации. При производстве учитываются все нюансы, поэтому система работает слаженно.
2	Герметичность запорной и регулирующей арматуры благодаря плотному прилеганию шаровой пробки к уплотнительным кольцам. Если диаметр трубопровода не превышает 200 мм, то этого будет достаточно для создания давления внутри крана. При производстве шаровых кранов диаметром более 200 мм в конструкцию включают опоры и цапфы (выступы) для снижения энергозатрат.
3	Шаровые краны имеют небольшие размеры, поэтому их можно устанавливать в трубопроводы городских сетей водо- и газоснабжения. При необходимости дополнительного уменьшения габаритов и/или крутящего момента управления краном можно приобрести суженный шаровый кран.
4	Практически полное отсутствие гидравлических потерь. Когда шаровый кран открыт, жидкость течет по нему так же, как по всем другим частям трубопровода. Таким образом, потери удельной энергии минимальны.
5	Управление шаровым краном малого диаметра осуществляется вручную или автоматически. Управление промышленными шаровыми кранами происходит за счет электрического, пневматического и/или гидравлического привода, а также благодаря самой транспортируемой среде.
6	Поворот запорной пробки на угол до 90° выполняется быстро и плавно, что достигается благодаря использованию при производстве шаровых кранов уплотнительных колец пластичных материалов. Сквозь отверстие шаровой пробки проходят жидкости и газы, не образуя при этом пробоев и/или зон застоя.

Название бренда	Страна производителя	Краткое описание
ARCO	Испания	Бренд знает весь мир по производству вентилей для подключения бытовой техники, для отопления и водопровода. Сейчас ARCO является наиболее востребованной фирмой, крупнейшим поставщиком шаровых кранов и вентилей не только национального масштаба, но и международного.
Vexve	Финляндия	Шаровые механизмы производства Vexve имеют самые разные типы монтажа и варианты управления (от ручных до автоматизированных электроприводом).
АДЛ	Россия	Данная компания занимается производством различных моделей шаровых кранов из таких материалов, как сталь, латунь, чугун. Крепление осуществляется всеми возможными способами. Шаровые привариваемые краны достаточно небольшие, но могут выдерживать до 6,3 МПа рабочего давления.
Broen	Дания	Шаровые устройства марки Ballomax производства компании Broen могут эксплуатироваться в двухконтурных системах отопления и водоснабжения. Их изготавливают из углеродистой стали, с цельносварными корпусами, управляются такие краны маховиком или электроприводом.
«Бологовский арматурный завод»	Россия	ОАО «Бологовский арматурный завод» расположен в Москве, специализируется на производстве запорной арматуры, включая латунные и никелированные шаровые краны, водосчетчики и радиаторы отопления.
Bugatti	Италия	Для многих это название кажется неожиданным в этом списке, но итальянская фирма Bugatti занимается производством компактных запорных устройств с муфтовым креплением. Ими налажено производство серии шаровых латунных кранов Oregon, Texas Arizona, зарекомендовавших себя, как надежные и экономичные устройства. Их можно использовать в самых разных областях производства, а также дома. Шаровые механизмы производства Bugatti выдерживают давление до 64 бар, более того, латунь не заржавеет и имеет достаточно малый вес, что делает продукцию очень востребованной.
Aqualink	Россия	Шаровые краны Aqualink являются современной разработкой. К их производству предъявляются строгие требования качества. Производство корпуса осуществляется из высококачественной латуни марки CW617N (аналог латуни ЛС59-1 ГОСТ 15527-2004) методом горячего прессования, благодаря которому уменьшается внутреннее напряжение в металле, прочность при этом увеличивается.

Разновидности шаровых кранов

Шаровые краны классифицируются на разновидности по типу присоединения, размеру проходного отверстия и исполнению привода. В зависимости от сечения проходного отверстия арматура бывает:

полнопроходной — размер пропускного отверстия в шаре идентичен диаметру трубопровода, что обеспечивает минимальные гидравлические потери в системе;
редуцированные (стандартнопроходные) — сечение перфорации в затворе составляет 70-80% от диаметра трубопровода.

Па типу привода регулирующие шаровые краны делятся на ручные (в таком исполнении производится арматура малых диаметров — ду100 и менее) и конструкции, оборудованные механизированным приводом — электрическим, гидравлическим либо пневматическим. Необходимость использования механизированных приводов обуславливается значительными усилиями, которые необходимо прикладывать для управления крупногабаритной арматурой.

Муфтовый шаровой кран с электроприводом

В зависимости от способа монтажа краны классифицируются на:

фланцевые;
муфтовые;
под приварку.

Фланцевые конструкции используются в системах, где необходима регулярная разборка/сборка трубопровода. Фланцевый стык состоит из двух пластин круглой либо квадратной формы (одна пластина устанавливается на патрубок арматуры, вторая — на смежную часть трубы), по периметру которых размещены посадочные гнезда под установку фиксаторов. Фланцевые пластины стягиваются между собой винтами и гайками, что позволяет выполнять их быстрый демонтаж.

Шаровой кран под приварку

Краны под приварку применяются на ответственный трубопроводах, где необходимо максимальная надежность и герметичность соединения. Такой стык является неразборным. Муфтовая (резьбовая) арматура чаще всего используется в коммунальной и бытовой сфере в системах водоснабжения и отопления. Также существуют конструкции комбинированного типа, в которых один патрубок фланцевый, второй — сварной либо муфтовый.

Обзор производителей

Лидером рынка шаровых кранов в России является итальянская компания Giacomini, которая производит арматуру для бытового использования. В ассортименте фирмы Giacomini представлены следующие линейки кранов:

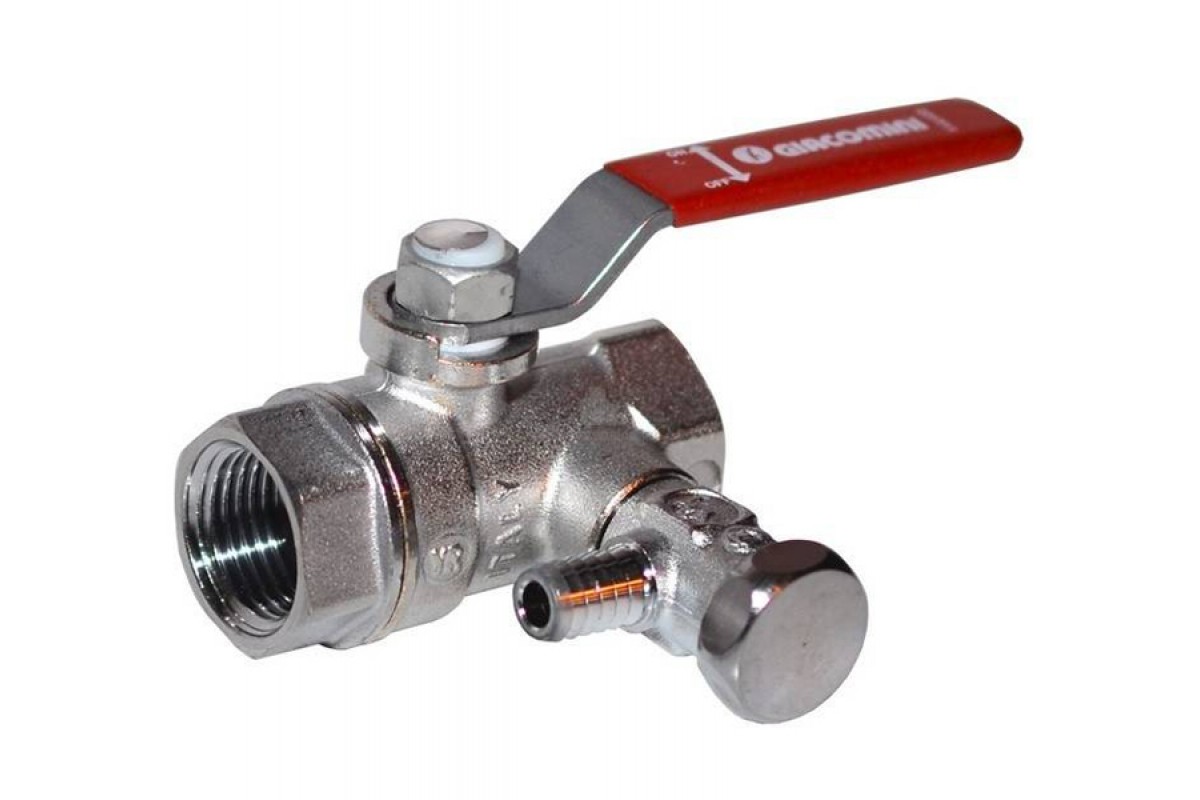

Giacomini R — серия арматуры для водоснабжения и радиатороного отопления, включает регулирующие изделия диаметром 15-100 мм, предназначенные для систем с давлением до 10.5 МПа и рабочей температурой до 185 градусов.
Giacomoni Gas — линейка латунных кранов для газа и пара, выдерживающих давление до 15 МПа.

Качество продукции компании Giacomini традиционно высокое, что можно сказать и о стоимости итальянской арматуры. С целью экономии имеет смысл искать альтернативу среди изделий отечественного производства. Хорошо зарекомендовавшими себя фирмами являются такие производители как Фобос, Галлоп, LD (реализует востребованную серию кранов КШЦФ) и КМС.

Шаровые краны Фобос

Компания Фобос производит шаровую арматуру типоразмером ду15-ду200, рассчитанную на давление 1.6-16 МПа. Модельный ряд состоит из линеек:

Фобос Эконом — краны в корпусе из нержавейки;
Фобос Эрго — корпус из углеродистой стали;
Фобос Моно — односоставной корпус из нержавейки;
Фобос Ретро — стальной штампосварной корпус.

Наиболее бюджетную арматуру реализует компания Галлоп. В ассортименте преимущество представлены малогабаритные краны для радиаторного отопления размером ду15-ду50. Арматура Галлоп выдерживает давление до 5 МПа и может эксплуатироваться в системах с температурой до 150. Однако на специализированных форумах встречается множество отзывов о том, что краны Галлоп страдают проблемами с герметичностью корпуса.

Основным отечественным производителем арматуры промышленного назначения является компания LD, известная своей линейкой КШЦФ, в которую входят фланцевые краны диаметром 15-500 мм. В серии КШЦФ поставляется полнопроходная и редуцированная арматура в корпусах из нержавейки марки AISI 309 и легированной стали 09Г2с.

Фланцевый кран LD КШЦФ

Краны КШЦФ диаметром от 200 комплектуются механическим редуктором, за счет которого значительно упрощается управление арматурой. Серия КШЦФ может использовать на трубопроводы транспортирующие пар, воду и нефтепродукты температурой до 200с давлением в системе до 40 МПа.

Использование

Какие конкретно размеры кранов пользуются спросом при монтаже сантехнических коммуникаций в доме либо квартире? Где как раз их стоит использовать? Приведем пара примеров.

Шаровой муфтовый кран 11б27п1 диаметром 15 мм употребляется:

На вводах ХВС и ГВС в квартиру.

В качестве контрольного вентиля для давления и замеров температуры.
На врезках в водопровод отдельных сантехнических устройств (бачка унитаза, умывальника, мойки и т.д.).

Шаровой муфтовый кран 11б27п1 диаметром 20 мм употребляется для отсечения от отопительного контура отдельных отопительных устройств. Он же может ставиться на перемычку перед радиатором.

Шаровой муфтовый кран 11б27п1 диаметром 25 мм монтируется на стояках отопления и водоснабжения, на сбросах элеваторного узла и на входных патрубках котла.

Шаровой муфтовый кран 11б27п1 диаметром 32 мм может употребляться на стояках в многоэтажных зданиях и на розливах отопления для отсечения отдельных участков контура.

Шаровой муфтовый кран 11б27п1 диаметром 40 мм используется в гравитационной системе отопления (при врезке насоса он разрывает байпас). Он же наровне с вентилями большего диаметра может ставиться в водомерные узлы и на врезки ГВС в элеваторах.

Как выбрать

Перед тем, как отправиться в магазин, измерьте сечение трубопровода, внутренние размеры шарового крана должны с ним совпадать.
Запишите маркировку ветхого крана либо возьмите его с собой. У консультанта в магазине определите дополнительные детали по оборудованию.
Визуально оцените уровень качества изделия, к примеру, присутствует ли на нем торговый символ и подробная маркировка. Определите, имеется ли сертификат качества на продукцию и инструкция производителя.
Дополнительно удостоверьтесь в надежности, существует ли перевод на русский в основной инструкции, что говорит о лицензионной продаже импортного товара.

Принципиально важно: В случае если неясно, как продукт попал на прилавок, будет корявый перевод, расхождения в логотипах и надписях, или отсутствует не только дата выпуска продукции, но и страна-изготовитель, то уровень качества для того чтобы изделия весьма вызывающе большие сомнения

Обратите внимание на то, что на поверхности крана не должно быть сколов и трещин защитного покрытия, наплывов, неровностей, отставания краски на поворотной ручке. Качественный товар имеет однообразную толщину стенок корпуса и симметричные детали.

Магнитом удостоверьтесь в надежности, из какого именно металла сделан шаровой затвор. Идеально – из бронзы, подделка — сталь. Помимо этого, тусклая зеркальная поверхность шара кроме этого подтверждает тот факт, что вы держите в руках некачественный товар.
Корпус должен быть из бронзы, исключение — хромированные смесители. Подделка выполняется из силумина либо оцинковки. Цвет металла в изделия должен быть светло-желтым, покрытие не должно сцарапываться.

Совет: Не забывайте несложную вещь – не имеет возможности качественное изделие стоить дешево.

Какими отличительными способностями обладают стальные шаровые краны для водопровода

Стальные шаровые краны для водопровода обладают универсальной конструкцией, которая лишена болтового разъема. Благодаря этому данный тип кранов отлично подходит для трубопровода, в котором присутствуют частые динамические нагрузки. Отсутствие болтового разъема гарантирует отсутствие течи в кране под этими нагрузками.

Также в конструкции присутствует концевой патрубок цилиндрической формы и сварное сферическое тело с небольшой толщиной стенок. Несмотря на небольшой вес сферического тела, этот элемент устойчив к серьезным нагрузкам и давлению. Стальной шаровой кран для водопровода тестируется на прочность и плотность водяным давлением, на герметичность – воздушным.

Стальные краны устанавливают там, где температура может колебаться от -60 °С до +200 °С, а рабочее давление среды доходит до 4 МПа. Стальные краны различаются по типу стыковки с трубой и могут быть:

фланцевыми;
муфтовыми;
приварными.

Стальной муфтовый шаровой кран для водопровода желательно монтировать на трубы, диаметр которых не превышает 45 мм. Таким образом, в городских условиях этот кран найдет широкое применение.

Фланцевый стальной шаровой кран монтируют на трубы, диаметр которых составляет более 50 мм, но не превышает 500 мм. Этот тип крана отличается небольшими размерами, прочностью, эргономичностью и удобством монтажа. Герметичность этого крана обеспечивают уплотнительные прокладки, способные выдерживать высокую нагрузку.

Фланцевые стальные шаровые краны могут быть неразборными (с литым корпусом) и разборными (корпус состоит из двух частей). Первый тип при поломке меняется целиком, а второй тип может быть отремонтирован.

Приварочный стальной шаровой кран для водопровода монтируется на труднодоступный участок трубопровода или в месте, где впоследствии будет невозможен его демонтаж. Так как такой кран требует сварочных работ (что следует из его названия), то его монтаж лучше доверить специалистам. Используют шаровые краны этого типа в ЖКХ, нефтяных и пищевых отраслях, а также при сооружении строительных конструкций. Управляется кран специальной рукоятью и редуктором.
