Как устроена и как работает ультразвуковая ванна

Что собой представляет ультразвуковая ванна?

Продлить жизнь элементам стиральной машины? А может очистить драгоценные металлы от налета?

Казалось бы, не столь популярная конструкция ранее может стать незаменимым помощником в абсолютно любом деле, связанном с очисткой от накипи и следов коррозии.

1) Конструкция ультразвуковой ванны.

Главным компонентом конструкции ультразвуковой ванны является преобразователь электрической энергии в механическую. По всей площади емкости происходит распространение ультразвуковых волн, которые и воздействуют на погружаемый объект.

Ультразвуковая волна – звуковая частота, не воспринимаемая на слух. Находится в пределах 17 — 118 килогерц.

Чтобы получить такой диапазон, требуется специальный частотный преобразователь.

На входе при помощи действия электроэнергии снижается уровень колебания частот до ультразвуковых. Именно они и влияют на разрушение результатов процесса коррозии.

Ну и для повышения КПД используется нагревательный элемент, который располагают под основой ёмкости из нержавейки с излучателем.

В совокупности рассмотренные 3 элемента составляют цепь, способную импульсивно действовать на погруженный объект и проводить его очистку.

Как работает прибор?

Ультразвуковая ванна своими руками или купленная, работают по одному и тому же принципу. Волны влияют на структуру и расщепляют элементы со слабой кристаллической решеткой. Ржавчина, накипь, налет – вещества, которые подпадают под эту категорию.

Для очистки с помощью ультразвуковой ванны нужно:

1. В нержавеющий резервуар налить специальную жидкость по очистке.
2. Поместить предмет в раствор.
3. Включить ультразвуковую ванну.

Если периодически начали появляться мелкие пузырьки на поверхности — это признак успешной работы.

Вытащить предмет после 3 – 10 часов в растворе.

Длительность нахождения детали в жидкости зависит от степени его начального загрязнения. Если накипь слоем с палец, на очистку может уйти более 5 часов.

Пузырьки, которые выделяются в ультразвуковой ванне, постепенно «съедают» частички коррозии на предмете, помещенном в состав. Большим плюсом является возможность очистить даже самые труднодоступные места, что практически невозможно сделать просто своими руками.

2) Где применяются ультразвуковые ванны?

На сегодняшний день сфера применения ультразвуковых ванн весьма широка.

Промышленные предприятия уже достаточно долго используют эту технологию для своих нужд, но к нам в дом процесс очистки предметов подобным образом пришел лишь недавно.

Сферы применения ультразвуковых ванн:

1. Ювелирное дело.

   Налет на золоте и серебре удаляется в течение 20 — 40 минут.

   Небольшие частные ремонтные конторки часто держат у себя подобную конструкцию, которая в 60% случаев сделана своими руками.

2. Оптика.

   Составляющие оптических приборов в промышленном масштабе также поддаются процессу коррозии.

   Очистка в ультразвуковой ванне — самый безопасный и быстрый метод восстановить работоспособность деталей.

3. Электроника.

   Платы портативной и другой техники очень хрупкие, потому обработка механическим путем им только навредит.

4. Химия.

   Ускорение протекания некоторых химических реакций за счет воздействия ультразвуковой обработкой.

5. Полиграфия и автомобильная промышленность.

   Очистка всех металлических деталей от признаков старения.

В домашних условиях можно с помощью ультразвуковой ванны очистить элементы бытовых электроприборов и продлить их жизнь. Наиболее полезен метод будет для нагревательных элементов стиральных машин, которые постоянно страдают от накипи.

Преимущества очистки в ультразвуковой ванне:

• Экономия личного времени.

  При очистке своими руками все время уходит на непосредственное взаимодействие с объектом.

  В нашем случае достаточно будет положить деталь в ультразвуковую ванну и включить устройство.

• Вы не вредите своему здоровью.

  Прямой контракт с активными химическими веществами сводится к 2 — 3%.

  Если быть аккуратным, а также использовать резиновые перчатки, то вы будете защищены на 100%.

• Очистка труднодоступных мест.

  Мелкие щели или даже микротрещины, куда могла пробраться грязь — ничто не сможет избежать действия ультразвука.

• Отсутствие механических повреждений после обработки.

  В отличие от механического воздействия, риск привести деталь в неисправность при ультразвуковой чистке сводится к нулю.

Область применения ультразвуковых ванн очень широка не только в промышленных масштабах, но и в домашнем хозяйстве.

Хоть этот предмет и не является столь распространенным в нашей стране, его можно найти на специализированных сайтах по продажам бытовой техники.

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком. Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

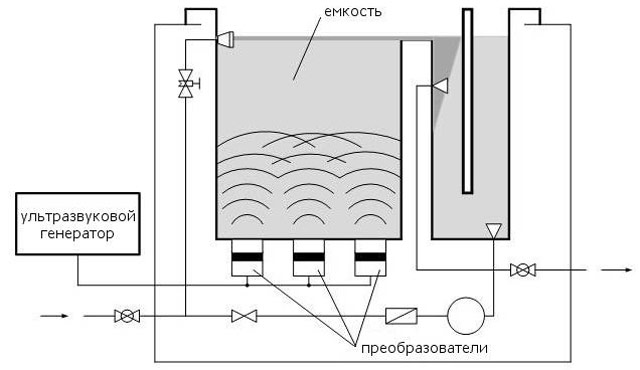

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

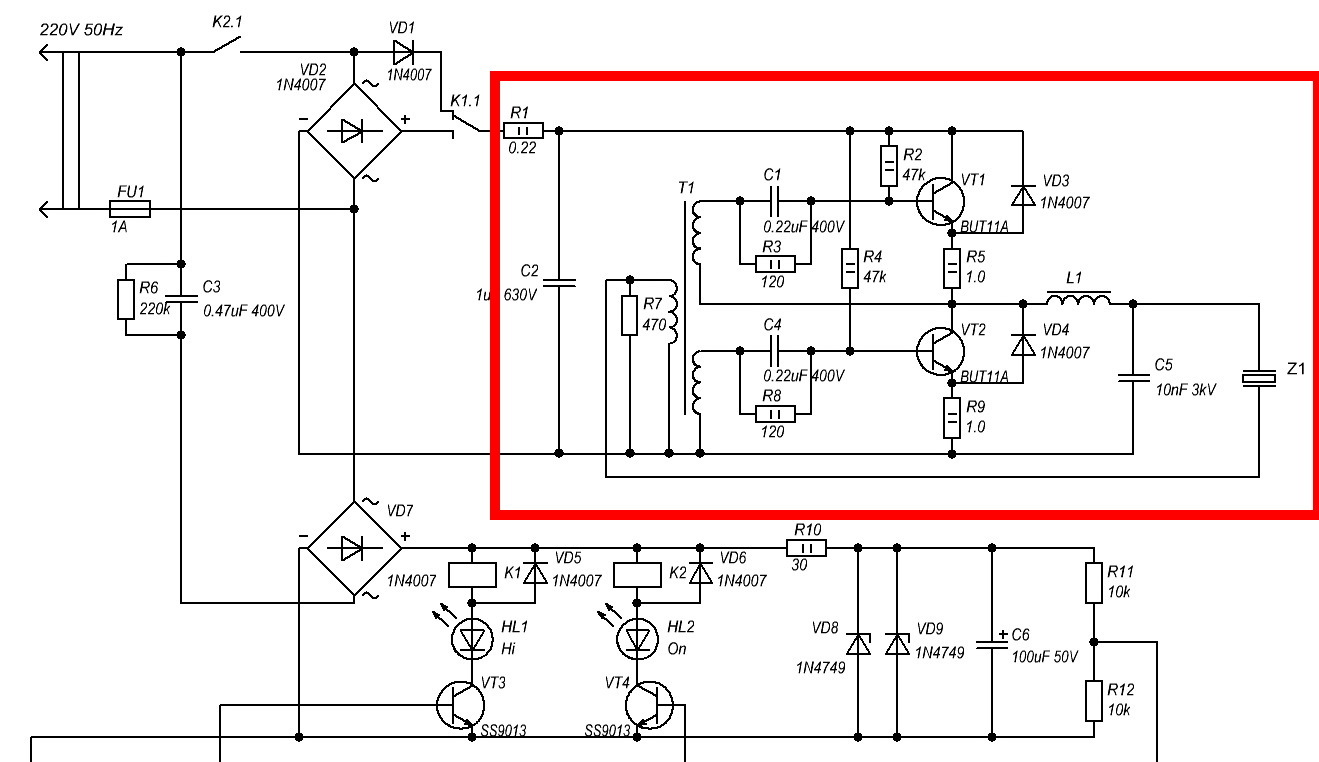

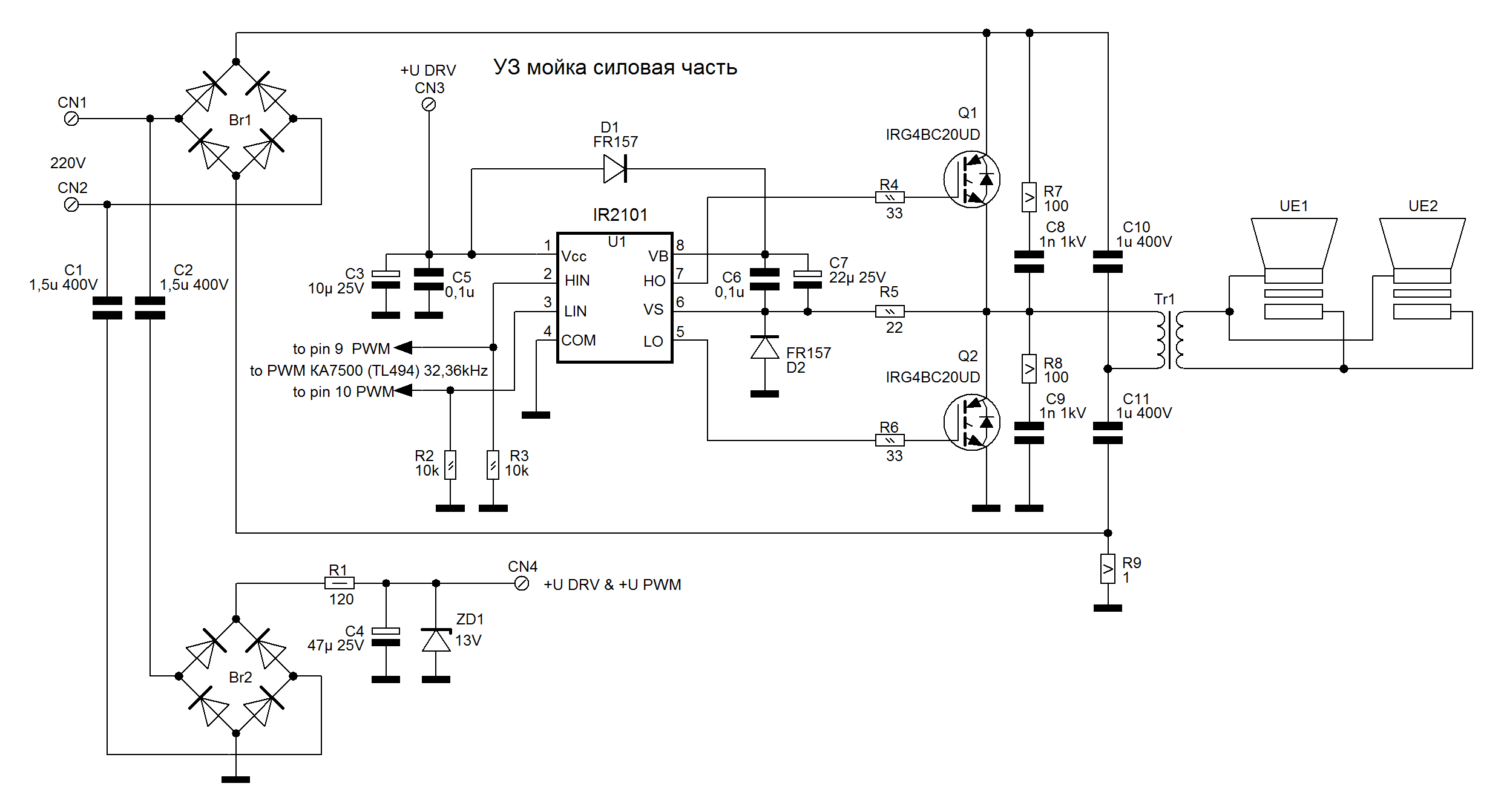

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

Процесс очистки происходит следующим образом:

• в специальную ёмкость наливается очищающий раствор;
• в раствор опускается предназначенный для очистки предмет;
• включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
• эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

https://youtube.com/watch?v=yDakXzvmhuo

Что нужно для создания УЗ-ванны своими руками?

Для того, чтобы создать ванну своими руками, понадобиться:

• емкость, изготовленная из нержавеющей стали (необходимо учитывать, что для любой сферы деятельности необходим свой размер ванны. Например, для очистки ювелирных изделий подойдет небольшая емкость. А для мастерской по работе с электроприборами или для ремонта автомобилей — емкость нужна намного больше);
• ультразвуковой генератор, который создает необходимые вибрации;
• форсунка;
• блок управления прибором, с которой создаются параметры очистки и длительность работы устройства;
• преобразователь — излучатель электрических колебаний, которые превращаются в механические и передаются на стенки УЗ-ванны;
• круглый магнит (можно взять магнит из старых динамиков);
• катушка с ферритовым стержнем;
• небольшой насос, который будет подавать жидкость в емкость;
• маленькая трубка из прозрачного пластика или стекла.

Важно помнить, что ультразвуковая ванна сама по себе не моет изделие, а очищает его, усиливая действие растворителя. Поэтому очень важно грамотно подобрать ту жидкость для ультразвуковых ванн, которая будет соответствовать типу загрязнения предмета

Запрещено включать полупустую или пустую ванну. Уровень жидкости в емкости всегда нужно проверять перед использованием, он должен составлять ⅔ от борта. Если жидкости слишком мало, то увеличивается нагрузка на генератор и он может сломаться.

Если есть все нужные детали для изготовления УЗ-ванны — трубки и катушка, форсунка, магнит и т. д. — можно приступать к работе. Сначала наматывают ферритовую катушку на стеклянную или пластиковую трубку. При этом нужно смотреть, чтобы стержень из феррита свисал свободно, его не нужно сильно фиксировать. Магнит крепят к концу стержня. Из этого выходит конструкция излучателя.

На дне сосуда сверлят отверстие. Это может быть керамическая или фарфоровая емкость. Дырка необходима, чтобы вставить в нее заранее сделанный излучатель. После этот сосуд фиксируют в ванночке. Затем нужно прикрепить трубки для слива и подачи жидкости.

Стоит обратить внимание, что раствор в УЗ-ванну лучше поступает, если в нее вмонтировать насос. За счет поднятия напряжения более эффективную работу обеспечивает импульсный трансформатор

Этот прибор можно взять в старом компьютере или телевизоре.

После первичной сборки устройства необходимо протестировать

Все неисправности лучше устранить при проверке, поэтому важно уделить особое внимание тестированию прибора

Во время проверки следует соблюдать следующие правила:

• нельзя включать агрегат без жидкости, это может разорвать внутренний стержень на куски;
• перед запуском лучше осмотреть внешний вид прибора, все ли верно подсоединено и хорошо ли закреплено;
• категорически запрещено трогать руками изделие, которое находиться внутри УЗ-ванны в момент очистки.

Работа с ультразвуком требует строгого соблюдения правил безопасности при работе с электричеством.

Профессиональная чистка зубных протезов

Так же как и на естественных тканях, на искусственных зубах с годами может образоваться зубной камень. Потемнение материала протеза возможно вследствие длительного употребления красящих напитков (вина, кофе, соки с красителями), а также в результате многолетней практики курения. Чтобы привести свои зубы к первозданному виду, следует посетить кабинет стоматолога-гигиениста сети клиник “ЛидерСтом”, где вам смогут почистить протез с применением самых современных стоматологических технологий. Оборудование клиники позволяет деликатно и очень эффективно провести чистку протеза, особенно в тех местах, где появились никотиновые отложения или темные пятна от кофе.

Материалы для изготовления ультразвуковой ванны для форсунок

Каждый автовладелец знает, что для стабильной работы двигателя очень важно содержать все его компоненты в порядке. Когда для чистки форсунок применяется ванна ультразвуковая, можно с уверенностью говорить о безопасности эксплуатации транспортного средства. Однако такая работа, выполняемая на какой-либо станции технического обслуживания, будет стоить весьма недешево

Поэтому следует разобраться с тем, чтоб собой представляют ультразвуковые ванны для форсунок, чтобы изготовить такой прибор самостоятельно

Однако такая работа, выполняемая на какой-либо станции технического обслуживания, будет стоить весьма недешево. Поэтому следует разобраться с тем, чтоб собой представляют ультразвуковые ванны для форсунок, чтобы изготовить такой прибор самостоятельно.

Но для начала следует определиться со списком материалов, требуемых для собственноручного монтажа. К ним относятся:

• Емкость, которая будет служить основой. Ей может выступать любой не слишком большой тазик.
• Стиральная машина с функцией ультразвука. Приобрести такое устройство можно практически в любом магазине бытовых принадлежностей.
• Самый простой стиральный порошок, не имеющий примесей и дополнительных свойств наподобие отбеливающего эффекта.
• Горячая вода.
• При наличии – специальный спрей для очистки форсунок. Однако вполне можно обойтись и без него.

Принцип действия ультразвука

Ультразвук был открыт французскими физиками – братьями Пьером и Полем Кюри в 1880 году. Сегодня он широко применяется в таких сферах, как строительство, промышленность, фармацевтика, биология, ветеринария, и многих других. В медицине и косметологии ультразвуковые колебания используются уже более тридцати лет.

Аппараты для ультразвукового пилинга, как правило, состоят из двух основных элементов, не считая блока питания: генератора ультразвуковой частоты, совмещенного с блоком контроля и управления, и подключаемого щупа с интегрированной металлической пластиной для выравнивания и очистки кожи лица (в форме лопатки). Рабочая часть пластины обычно имеет размер около 1,5 кв. см.

Внутри генератора находятся пьезоэлектрические преобразователи, изготовленные из монокристаллов кварца, сульфата лития, а также синтетических пьезоматериалов, которые покрывают слоем серебра для обеспечения электрического контакта. При воздействии на пьезокристалл переменным электрическим полем возникают механические колебания, которые при соприкосновении со средой передаются в нее в виде упругих волн.

Механизм работы аппарата следующий: генератор создает сигнал ультразвука, частота которого составляет около 20–28 кГц, а мощность – до 2 Вт/кв. см. Этот сигнал по кабелю приходит на щуп с пластиной.

Поскольку скорость ультразвука в жидких средах значительно выше, процедура проводится по влажной среде (гель, вода). Под действием ультразвука на увлажненной коже возникает эффект разрыхления и отшелушивания ороговевших клеток эпидермиса, разрыв слабых межмолекулярных связей. Очищение происходит за счет эффекта отражения. Отражающаяся волна выбивает с поверхности кожи загрязнения и удаляет поверхностные слои эпидермиса.

Под воздействием ультразвука во время чистки также происходит микромассаж тканей на клеточном уровне, что способствует улучшению кровообращения, стимуляции регенерации клеток, нормализации процессов образования коллагена и эластина, усилению обменных процессов между клетками. При работе на частоте 20–50 кГц возникает еще один эффект – кавитация. Под воздействием переменного давления в контактной среде образуются микропузырьки, получившие название «кавитационные», они активно проникают в поверхностный слой эпидермиса, еще больше разрыхляя и увлажняя его.

Но необходимо понимать, что при данной процедуре общие эффекты звуковой волны, такие как противовоспалительный, бактерицидный, дефиброзирующий, репаративно-регенеративный, гидратирующий, выражены слабо, поскольку ультразвуковая волна не проникает в толщу тканей. Для пилинга используется поперечная форма распространения волны, которая отличается поверхностным воздействием на кожу. Глубина проникновения не превышает 0,2 мм.

Основные физиологические эффекты, которые достигаются с помощью ультразвуковой чистки лица:

• устранение различных загрязнений, гиперкератоза, сужение пор;
• выравнивание рельефа кожи;
• повышение упругости и тонуса кожи;
• улучшение кровообращения;
• удаление гиперпигментации;
• уменьшение пастозности;
• насыщение кожи кислородом и ее глубокое увлажнение.

Важное преимущество данного метода заключается в том, что этап ультразвукового пилинга может встраиваться практически в любую косметологическую процедуру. Кроме того, ультразвуковая чистка лица является безболезненной и атравматической процедурой и имеет малый период реабилитации (до 30 минут)

Противопоказания к применению ультразвуковой чистки лица:

• беременность, лактация;
• повышенная температура тела;
• мерцательная аритмия, стенокардия;
• имплантаты (электрокардиостимуляторы, металлические послеоперационные скобки, нити и т.д.);
• легочная, сердечная, почечная, печеночная недостаточность;
• острый синусит;
• заболевания крови;
• недостаточность кровообращения;
• вульгарные и розовые угри;
• множественные телеангиэктазии;
• вегето-эндокринные дисфункции;
• гипертоническая болезнь;
• острые инфекционные заболевания;
• доброкачественные образования, онкологические заболевания;
• воспалительные заболевания кожи;
• глаукома, гипотония глаза, отслойка сетчатки, состояния после операций на глазной области;
• паралич лицевого нерва, невралгия тройничного и глазодвигательного нерва;
• состояния после химического пилинга, дермабразии (до 3 месяцев);
• состояния после челюстно-лицевых операций (3 месяца).

Особенности конструкции

За работу отвечает главная составляющая часть системы – излучатель. Его предназначение состоит преобразованием электрической энергии в механические колебания. Воздействие энергии происходит на деталь через стенку устройства, вследствие этого происходит процесс очистки. Ультразвуковая ванная включает генератор частот, устройство которого отвечает за формирование волн путем применения электрических колебаний.

Конструкция УЗ ванны

Качественная очистка деталей достигается воздействием волной при определенной температуре. Нагревательные элементы контролируют температуру жидкости, соответствием с заданными параметрами. Импульсная работа требует контроля процессов, происходящий при обработке деталей ультразвуком. Очистка деталей производится поэтапно:

• очищенный раствор заливается в емкость;
• опускается предмет, для лучшего воздействия используются подставки, чтобы деталь находилась посредине чаши;
• после включения прибора образовываются пузыри на поверхности жидкости;
• пузырьки воздействуют на деталь при труднодоступных местах, очищая грязь.

Обработка деталей происходит достаточно долго, в зависимости от количества загрязнений. Отложения большими количествами могут подвергаться обработке ультразвуком до 10 часов.

Преимущества применения

Приобретенное или изготовленное своими руками устройство имеет ряд преимуществ перед механическим воздействием на детали. Основные положительные стороны применения ультразвуковой ванной:

• Отсутствие траты времени, исключается взаимодействие с деталью процессом очистки, необходим только промежуточный контроль.
• Химическое вещество не вредит здоровью человека при соблюдении определенных условий. Достаточно надеть резиновые перчатки при контакте с обработанной деталью.
• Механической очисткой невозможно быстро и эффективно избавится от налета и грязи в труднодоступных местах. Ультразвук поможет подобраться ко всем щелям и углам детали, не оставив грязи.
• Воздействие на деталь ультразвуком сводит к нулю риск получения в результате испорченной детали. Механические повреждения исключаются, что нельзя сказать о механическом способе очистки.

Область применения ультразвуковой ванны широка, устройство реализуется на специальных порталах бытовой техники или специализированных торговых точках.

Этапы обработки ультразвуком

Чтобы очистить инструменты в УЗ-мойке, необходимо проделать несколько простых действий. Остальное за вас сделает ультразвук.

• Под проточной водой промойте инструменты и при помощи щеточки уберите доступную грязь.
• Подготовьте необходимый объем раствора для заливки в ванну, придерживаясь рекомендациям по концентрации моющих и дезинфицирующих веществ.
• Поместите инструменты на решетку контейнера.
• Залейте подготовленный раствор.
• Наберите на панели нужный режим.
• Нажмите кнопку запуска очистки.
• После остановки процесса извлеките инструменты и промойте их под проточной водой.
• Просушите.

Теперь ваши инструменты абсолютно чисты и готовы к дальнейшему этапу стерилизации в сухожаровом шкафу, автоклаве или стерилизаторе другого типа.

Сущность метода

Ультразвуковая очистка происходит в специальной ванне, где с помощью электрических преобразователей происходит преобразование низкочастотного переменного тока в высокочастотные звуковые волны. Всякий раз, когда ультразвук высокой интенсивности возникает в растворе, там активизируются кавитационные процессы.

Суть этих процессов заключается в том, что под действием акустических колебаний высокой частоты в ограниченном объёме жидкой среды возникают газовые пузырьки. Стойкость пузырьков невелика, поскольку на них начинают действовать усилия давления от акустических волн или от давления жидкости. Поэтому пузырьки тут же разрушаются, выделяя при этом значительную энергию. Её бывает достаточно, чтобы за очень короткое время удалить всю грязь с деталей, которые погружены в моющий раствор.

Ультразвуковые ванны снабжаются высокочастотными генераторами, которые обеспечивают генерацию и распространение ультразвука. Эти колебания сообщаются очищающему раствору, вводя его в резонанс. Плотность энергии звукового поля при этом повышается настолько, что обуславливает эффект кавитации.

Ультразвуковые ванны специально используются для очистки мелких компонентов со сложной конфигурацией, которые содержат загрязнения в труднодоступных местах. Если загрязнения достаточно плотные, то в ультразвуковой ванне происходит гомогенизация загрязнений, после чего их легко удалить из ванны другими доступными способами.

Устройство фирмы Codyson

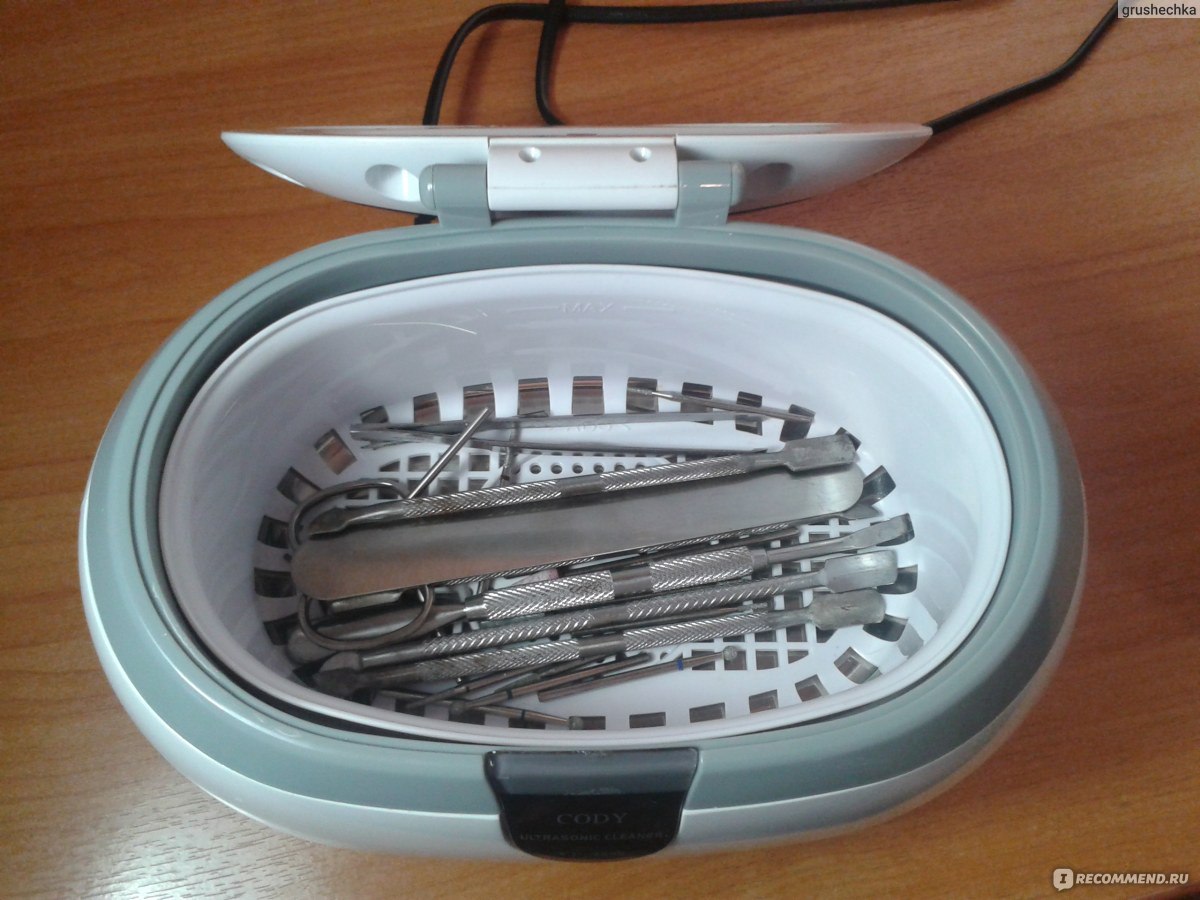

Ультразвуковая ванна Codyson CD-4810, к примеру, широко известна в косметологии. Основная задача прибора — это очистка насадок и маникюрных инструментов. Кроме того, с его помощью можно отлично очищать и другие ручные инструменты, которые имеют сложную форму или движущиеся части, к примеру, ножницы. Основная характеристика для всех агрегатов — частота вибрации, которая и определяет степень очистки. У данного производителя этот параметр равен 35 кГц. Этого вполне достаточно, чтобы волны справлялись с очищением даже труднодоступных мест.

Модели данной фирмы обладают таймером, диапазон которого варьируется от 1 до 30 минут. Располагается он на передней панели, но при этом имеется защита от влаги и химикатов, что позволяет не переживать за его выход из строя вследствие попадания этих веществ. Материал для изготовления ванны в данном случае — это качественный пластик, а сам резервуар для очистки из нержавеющей стали. Объем данной модели — 2 литра. Этого вполне хватает для использования в области косметологии. Можно добавить, что ванна дополнительно оснащена нагревательным элементом из керамики, который имеет двойную защиту, а также функцию дегазации.

Краткие технические параметры прибора следующие:

• вес составляет 2,2 кг;
• общая мощность 230 Вт (70 Вт — это мощность излучателя, а 160 — нагревателя);
• максимальная температура нагрева во время работы — 60 градусов по Цельсию.

Отзывы о данном устройстве довольно хорошие. Пользователи говорят о том, что объема резервуара в 2 литра вполне хватает для всех нужд. Высоко оценена и функция дегазации. Из недостатков покупатели отмечали то, что в набор не входит шланг для слива жидкости.

Эксплуатация и уход

При работе с УЗ- ванной нужно помнить:

• Работа прибора может проходить только при наличии жидкости. Запуск пустой ванны приведет к поломке. По этой же причине нужно отслеживать уровень жидкости. А вот оставлять прибор, работающим или подключенным к сети нельзя: кроме скачка напряжения есть опасность в виде испарения жидкости. Чтобы продлить срок эксплуатации подключать УЗ-ванну непосредственно для манипуляций чистки.
• Если при работе ванны применяют жидкости-дезинфекторы, то функцию подогрева надо выключать. Многие из них содержат соединения хлора, опасные для вдыхания и безопасные в жидком виде.
• Поскольку в УЗ-ванне используют жидкости-реагенты, то после чистки необходима промывка. Ее можно проводить в емкости прибора, в отдельном резервуаре (посуде или раковине) очищенной или проточной водой, специальным составом. К очищенным относят обработанная от химии и активных ионов или дистиллированная вода.

Статья по теме: Как сделать газон: виды, подготовка, посадка, уход

В следующем видео вы можете посмотреть процесс ухода за ультразвуковой ванной.

Самостоятельная сборка

Керамическая емкость фиксируется на металлической основе. На дне ванны по центру высверливается отверстие, в которое вставляется излучатель. Он должен запитываться от сети через импульсный трансформатор, который можно снять со старого телевизора или монитора. Необходимо также просверлить отверстия для подачи и слива жидкости и вставить в них трубки.

После подключения к цепи источника питания в УЗВ наливается жидкость для пробного запуска прибора. Для выполнения быстрого теста используют тонкую фольгу. Кусок материала кладут в ванну и включают самодельное устройство. Если оно собрано правильно, то в местах сгиба фольга начнет быстро разрушаться.

Область применения ультразвуковых ванн

На основании применения ультразвука очищаются многие детали. Доступность конструкции делает все более популярным использование ультразвуковые ванны в различных отраслях.

Ювелиры используют ванну для очистки старых изделий от сажи и грязи. Труднодоступные места с легкостью очищаются путем применения специального раствора

Способ важен тем, что на деталях не остается следов механических воздействий, что особенно важно при работе с антикварными деталями.
Оптические изделия, всевозможные линзы легко поддаются очистке ультразвуком.
Электронной промышленностью используется при обработке старых монтажных плат, механическим воздействием невозможно очистить элементы радиотехники, существует вероятность повредить важные соединения.
Химическая промышленность определила устройство как возможный механизм ускорения процессов путем кавитационных воздействий.
Автомобильная промышленность и типографические станции применяют ультразвуковые машины для промывки механизмов и узлов.

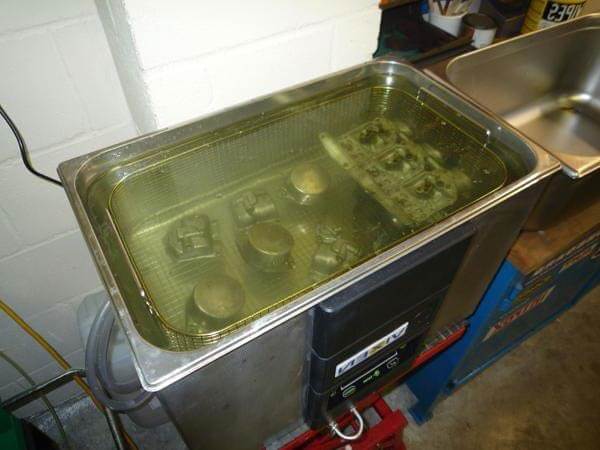

Также устройство широко используется автосервисами при очистке карбюраторов, инжекторов, дроссельных заслонок. В некоторых сервисных центрах по ремонту мобильных устройств применяется ванна для очистки плат от наростов припоя с мелких деталей.

Правила выбора

Перед выбором ванны следует обратить внимание на множество параметров, основные из которых при неправильном выборе могут исключить выполнение работ. От размеров устройства напрямую зависит его цена, мощность

Некоторые модификации оснащены сенсорными панелями для облегченного управления. Очистка небольших предметов не требует увеличенного объема чаши, наоборот, повышенный объем требует большего расхода жидкости, которую невозможно использовать вторично.

Одним из важных критериев является наличие нагревательного элемента, который поддерживает температуру жидкости в определенных рамках. Подогрев производится для более быстрого процесса, экономии времени на очистку изделия. Таймер позволит задавать определенное время, оповещать при окончании работ.
